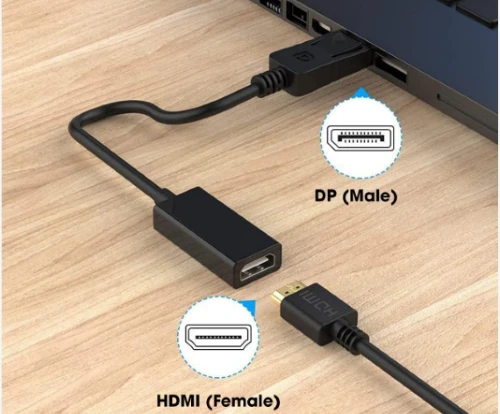

De juiste converter naar HDMI-kabel kiezen: technische inzichten en uitmuntende OEM-productie

Moderne beeldschermopstellingen zijn sterk afhankelijk van stabiele signaalvertaling via oudere en volgende- videoprotocollen. Het selecteren van de juiste converter naar HDMI-kabel vereist een gedetailleerd begrip van hardwareprotocollen, actieve IC-verwerking en productiekwaliteit om signaalverslechtering, flikkering of wegvallende frames te voorkomen.

Converter-naar-HDMI-kabels begrijpen: hoe ze werken

Digitale versus analoge signaalconversie (DisplayPort, USB-C, VGA naar HDMI)

Moderne converter naarHDMI-kabelsgebruik gespecialiseerde bridge-IC's om niet-HDMI-videostreams te vertalen naar TMDS- of FRL-signalen die vereist zijn voor HDMI-schermen. Signaalconversie hangt fundamenteel af van de vraag of de broninterface native digitale pakketten of oudere analoge spanningen uitvoert.

Het omzetten van digitale interfaces zoals DisplayPort ofUSB-C(via VESA DisplayPort Alternate Mode) naar HDMI omvat het opnieuw inpakken van gegevens en het opnieuw coderen van synchronisatieklokken zonder de onderliggende digitale payload te wijzigen. DisplayPort maakt gebruik van een micro-pakketarchitectuur die draait op laag-differentiële signalering met lage spanning (LVDS), terwijl HDMI afhankelijk is van Transition Minimized Differential Signaling (TMDS) of Fixed Rate Link (FRL) in HDMI 2.1.

Voor het omzetten van analoge VGA-signalen naar HDMI is daarentegen een snelle -analoge-naar-Digital Converter (ADC)-chip nodig om RGB-spanningsgolfvormen van 0,7V piek-tot-piek te meten, nauwkeurige pixelkloktiming te genereren via Phase-Locked Loops (PLL) en analoge audio in de digitale HDMI-bitstream te plaatsen.

Actieve versus passieve converters: wanneer heb je een actieve chipset nodig?

Passieve converterkabels zijn afhankelijk van dual{0}}-bronpoorten om HDMI-signalen native uit te voeren, terwijl actieve converterkabels speciale verwerkingschipsets integreren om protocollen actief te vertalen, ongeacht de bronpoortcapaciteit. Het onderscheid bepaalt de hardwarecompatibiliteit en de maximaal haalbare resolutie.

Passieve adapters (vaak aangeduid met DP++) werken uitsluitend wanneer de grafische bronprocessor (GPU) een HDMI-sink detecteert via DDC-pinnen (Display Data Channel) en de interne PHY-uitvoer overschakelt naar TMDS-signalering. Passieve conversie is over het algemeen beperkt tot HDMI 1.4- of 2.0-specificaties en mislukt bij het aansluiten van meer dan twee beeldschermen op AMD Eyefinity- of Nvidia Surround-configuraties vanwege klokgeneratorlimieten op de GPU.

Actieve converter-naar-HDMI-kabels omvatten een ingebouwde level shifter en protocolbrug-IC (zoals Parade-, MegaChips- of Synaptics-oplossingen) die 5V-stroom onttrekken aan de hostpoort of externe USB-ingang. Deze actieve IC's construeren onafhankelijk de TMDS/FRL differentiële klok en datalanen, waardoor ze verplicht zijn voor multi-monitoropstellingen, lange kabeltrajecten of niet-DP++ bronnen.

Belangrijkste technische specificaties: bandbreedte, vernieuwingsfrequenties (4K bij 60 Hz, 8K) en HDCP-protocollen

Als u een converterkabel met hoge-prestaties wilt selecteren, zijn de protocolbandbreedte, framesnelheidsmogelijkheden en standaarden voor inhoudbescherming over de gehele signaalketen op elkaar afgestemd. Niet-overeenkomende specificaties kunnen leiden tot een lagere resolutie, zwarte schermen of mislukte handshaking.

HDMI-prestaties worden rechtstreeks geschaald met de bandbreedte: HDMI 1.4 ondersteunt 10,2 Gbps (4K bij 30 Hz), HDMI 2.0 ondersteunt 18,0 Gbps (4K bij 60 Hz met 4:4:4 chroma) en HDMI 2.1 ondersteunt 48 Gbps (8K bij 60 Hz of 4K bij 120 Hz). Actieve bridge-chips moeten deze datasnelheden verwerken zonder pakketjitter of BER-pieken (bit error rate) te introduceren.

Bovendien is naleving van High- Digital Content Protection (HDCP) verplicht voor het afspelen van media; HDCP 1.4 is van toepassing op 1080p-inhoud, terwijl HDCP 2.2 en HDCP 2.3 4K/8K-mediastreams beschermen. Een conversiekabel moet op transparante wijze HDCP-sleutels doorgeven of vertalen tussen bron en sink om blokkering van het afspelen te voorkomen.

Commerciële en industriële toepassingen en belangrijke aankoopcriteria

Gebruiksscenario's voor consumenten: gaming, werkstations en uitbreiding met meerdere- monitoren

De consumentenimplementatie van converter-naar-HDMI-kabels is gericht op het uitbreiden van desktopruimte en het aansluiten van hoogwaardige-vernieuwings- gaming-apparaten op moderne televisies of monitoren. Voor het bereiken van flikkervrije- visuele output zijn stabiele signaal-handshake-protocollen vereist.

Desktopwerkstations die gebruik maken van GPU's met meerdere DisplayPort-uitgangen vereisen vaak actieve DPHDMI-convertersom secundaire HDMI-monitoren aan te sturen. Bij het gamen vereist het converteren van Type-C of DP naar HDMI 2.1 ondersteuning voor Variable Refresh Rate (VRR), Auto Low Latency Mode (ALLM) en AMD FreeSync passthrough.

Kabels van mindere kwaliteit met slechte timingcontrollers zorgen voor frame-stutter, verhoogde invoervertraging of periodieke schermblack-outs veroorzaakt door verlies van kloksynchronisatie tijdens dynamische framesnelheidsovergangen.

Zakelijke en industriële toepassingen: AV-techniek, digitale signage en controlekamers

Industriële en commerciële AV-omgevingen vereisen conversiehardware die 24/7 continu kan werken onder zware elektromagnetische interferentie en fysieke belasting. De betrouwbaarheid van het systeem weegt zwaarder dan de esthetische voorkeuren van de consument.

Videomuren in controlekamers, weergavesystemen voor vluchtinformatie (FIDS) en werkstations voor medische beeldvorming vertrouwen op lange- converters naar HDMI-constructies die de signaalintegriteit over een afstand van 10 tot 30 meter behouden. Industriële installaties maken vaak gebruik van actieve conversie ingebed in wandplaten of rackunits.

Deze opstellingen vereisen robuuste bescherming tegen elektrostatische ontladingen (ESD)-doorgaans ±8 kV contact en ±15 kV luchtontlading-om systeemcrashes te voorkomen die worden veroorzaakt door statische opbouw-in commerciële ruimtes- met veel verkeer.

Kritische aankoopcriteria: afscherming, chipsets, connectorbeplating en kabelflexibiliteit

Het evalueren van een converter naar HDMI-kabel vereist het inspecteren van het geleidermateriaal, de afschermingsarchitectuur,aansluitingmetallurgie en fysieke duurzaamheid van de jas. Goedkope constructiekeuzes brengen de signaallevering op de lange- termijn in gevaar.

Geef voor optimale prestaties prioriteit aan de volgende hardwarekenmerken:

Leidermaat:Zuurstof-vrije koperen (OFC) kernen van 28 AWG tot 24 AWG minimaliseren de demping over grotere afstanden vergeleken met met koper- bekleed staal (CCS).

Meerlaagse afscherming:-Individuele getwiste paren verpakt in aluminiumfolie, plus een buitenste 85%+ vertinde koperen vlecht, bescherming tegen elektromagnetische interferentie (EMI) en radiofrequentie-interferentie (RFI).

Connectorplaten:24-karaats vergulde- connectoren zijn bestand tegen oxidatie en behouden een lage contactweerstand gedurende duizenden koppelingscycli.

Trekontlasting en jas:Een geïntegreerde spuit-gegoten trekontlastingslaars in combinatie met een flexibele mantel van PVC of gevlochten nylon voorkomt breuk van de interne geleider bij buigradii.

In een converterkabel van hoge-kwaliteit: techniek en signaalintegriteit

Eersteklas koperen geleiders, EMI/RFI-afscherming en signaalverzwakkingsregeling

Superieure signaaloverdracht in converterkabels is gebaseerd op geleidertopologie met lage- impedantie en dichte meer- afscherming om invoegverlies en overspraak te beheersen. Nauwkeurige draadconstructie dicteert rechtstreeks de bitfoutsnelheid.

Differentiële signalering met hoge frequentie- vereist een nauwe aanpassing van de karakteristieke impedantie-typisch 100Ω±10Ω over differentiële paren. Afwijkingen in de geleidergeometrie veroorzaken signaalreflecties, gemeten als hoog retourverlies op een Vector Network Analyzer (VNA).

Door gebruik te maken van precisie-geëxtrudeerde fysiek geschuimde polyethyleen (FPE) isolatie, behouden- hoge kabels een uniforme afstand tussen differentiële draden, waardoor de openingen-diagrammen schoon en breed blijven, zelfs over grotere lengtes.

Hoge-IC-chipsets met hoge prestaties voor transmissie met lage-latentie en hoge-stabiliteit

De geïntegreerde printplaat in de kabelmantel dient als verwerkingskern die verantwoordelijk is voor protocolvertaling, signaalegalisatie en klokherstel. De chipsetselectie bepaalt de thermische stabiliteit en systeemcompatibiliteit.

Actieve converterkabels van het hoogste- niveau integreren geavanceerde System-on-Chip (SoC)-oplossingen met geïntegreerde adaptieve equalisatiecircuits (EQ). Deze circuits versterken automatisch hoogfrequente signaalcomponenten die worden verzwakt door de kabellengte.

Hoogwaardige IC's werken met minimale thermische dissipatie en houden de bedrijfstemperatuur onder de 45 °C om thermische beperking, visuele artefacten of geheugenlekken te voorkomen tijdens langdurige 4K/8K-videotransmissie met hoge bandbreedte.

Gegoten trekontlasting en duurzame behuizing voor betrouwbaarheid op lange termijn

De mechanische schaalconstructie beschermt de kwetsbare printplaat (PCBA) en soldeerverbindingen tegen aantasting door de omgeving en mechanische schokken. Vormtechnieken met twee-lagen bieden superieure isolatie.

Premium-converters maken gebruik van een binnenste koperfolie-afschermingskooi die 360 ​​graden rond de PCB is gesoldeerd, die vervolgens wordt ingekapseld in een stijve binnenste PVC-mal voordat de uiteindelijke behuizing van zink-legering of aluminium wordt ontvangen.

Deze structurele sandwich voorkomt buigspanning op micro-soldeerverbindingen wanneer de kabel wordt gebogen of getrokken, waardoor een mechanische lange levensduur en aanhoudende EMI-beheersing op de connectorverbinding worden gegarandeerd.

Samenwerken met een professionele fabrikant: SZAOST-mogelijkhedenoverzicht

Precisieproductie en geavanceerde geautomatiseerde testinfrastructuur

Voor het leveren van consistente signaalintegriteit bij productieruns met grote- volumes zijn volledig geautomatiseerde productielijnen en rigoureuze laboratoriumvalidatie vereist. SZAOST integreert geavanceerde automatisering in elke fase van de kabelassemblage.

Productiefaciliteiten maken gebruik van geautomatiseerde, zeer{0}}precieze draadstrip- en pulslaserlasmachines om ultra-fijndraads geleiders rechtstreeks op PCBA-pads te bevestigen, zonder enige thermische schade.

Elke voltooide converterkabel ondergaat 100% geautomatiseerde parametrische tests op hoge- eye--diagramanalysators en Quantum Data 780/882 HDMI-compatibiliteitstesters, waarbij de TMDS-klokintegriteit, de uitvoering van HDCP-handshakes en nul frameverlies worden geverifieerd voordat ze worden verpakt.

Uitgebreide OEM/ODM-aanpassing: kabellengtes, materialen en branding

B2B-klanten hebben behoefte aan op maat gemaakte kabelhardware die is ontworpen voor specifieke marktsegmenten, industriële behuizingen of merkidentiteiten voor de detailhandel. SZAOST biedt complete -tot- OEM/ODM-productieaanpassingen.

Technische ondersteuning strekt zich uit van PCB-schematische modificatie en aangepaste IC-firmware-aanpassing tot industrieel ontwerp van de mechanische schaal. De belangrijkste aanpassingsopties zijn onder meer:

Aangepaste vormfactoren:Slanke connectoren, rechthoekige-hoekige 90∘ behuizing en schroef-vergrendelpaneel-montageontwerpen voor industriële machines.

Op maat gemaakte materialen:TPE-halogeen-vrije mantels voor medische toepassingen, ultra-flexibele siliconen voor draagbare apparaten, of behuizingen van metaalzink-legeringen voor premium retailmerken.

Branding en verpakking:Laser-geëtste logo's, aangepaste kleur-matching (Pantone), gespecialiseerde kabellengtes (0,1 m dongles tot 15 m actieve runs) en retail-ready eco-verpakking.

Strenge kwaliteitsborging en internationale standaardcertificeringen (CE, FCC, RoHS)

De naleving van de mondiale toeleveringsketen vereist strikte naleving van internationale normen op het gebied van elektrische veiligheid, milieu en interoperabiliteit. SZAOST handhaaft strenge kwaliteitscontrolekaders voor alle productielijnen.

De productieworkflows werken onder ISO 9001:2015-kwaliteitsmanagementsystemen en dwingen strikte inspectie van binnenkomend materiaal (IQC), in-proceskwaliteitscontrole (IPQC) en definitieve kwaliteitsborging (FQA) af.

Alle converter-naar-HDMI-kabels voldoen volledig aan de CE-, FCC-, RoHS- en REACH-richtlijnen, waardoor een naadloze markttoegang en betrouwbare veldprestaties worden gegarandeerd voor wereldwijde distributeurs, systeemintegrators en OEM-merkpartners.

Veelgestelde vragen over converter naar HDMI-kabel


Vraag 1: Wat is het belangrijkste verschil tussen een passieve en een actieve converter-naar-HDMI-kabel?

A:Een passieve converterkabel is afhankelijk van het bronapparaat (zoals een DP++-poort) om native HDMI-signalen uit te voeren. Een actieve converter naar HDMI-kabel heeft daarentegen een ingebouwde-IC-chipset die protocolsignalen actief vertaalt. Actieve kabels zijn vereist voor niet-DP++ bronnen, multi-monitoropstellingen en transmissies met hoge-resolutie/hoge-verversingssnelheid- (zoals 4K bij 60 Hz of 8K).

Vraag 2: Waarom flikkert mijn scherm of verliest het signaal als ik een converterkabel gebruik?

A:Het flikkeren van het scherm of signaaluitval worden meestal veroorzaakt door onvoldoende signaalbandbreedte, slechte EMI-afscherming, niet-gecertificeerde IC-chipsets of een te lange kabel die spanningsverzwakking veroorzaakt. Als u kiest voor een conversiekabel van hoge-kwaliteit die is ontworpen met 100% koperen geleiders, meer-laagse afscherming en hoogwaardige actieve chips, zorgt u voor een stabiele, flikkervrije- transmissie.

Vraag 3: Kan een USB-C naar HDMI-converterkabel 4K@60Hz en HDR ondersteunen?

A:Ja, op voorwaarde dat het bronapparaat USB-C DisplayPort Alternate Mode (DP Alt Mode) met voldoende bandbreedte ondersteunt en de kabel een krachtige- actieve conversiechip bevat die HDMI 2.0- of HDMI 2.1-specificaties ondersteunt.

Vraag 4: Draagt ​​een converter naar HDMI-kabel audiosignalen samen met video over?

A:Ja. Moderne digitale formaten zoals DisplayPort en USB-C dragen natuurlijk meer- digitale audio over. Voor analoge bronnen zoals VGA bevatten hoogwaardige VGA-naar-HDMI-converterkabels een geïntegreerde audiobrug (via een 3,5 mm-aansluiting of USB) om audio te digitaliseren en in de HDMI-signaalstroom in te voegen.

Vraag 5: Welke OEM/ODM-aanpassingsopties biedt SZAOST voor bulkbestellingen van converterkabels?

A:SZAOST biedt complete OEM/ODM-oplossingen, inclusief aangepaste kabellengtes, behuizingsmaterialen (zink-legering, aluminium of TPE), haakse- hoekconnectoren, aangepaste firmware-afstemming voor gespecialiseerde IC's, laser-gegraveerde logo's en winkelverpakkingen die zijn ontworpen om aan specifieke marktvereisten te voldoen.

Conclusie

Om de juiste converter naar HDMI-kabel te vinden, zijn interfaceprotocollen, actieve IC-verwerkingsmogelijkheden en fysieke bouwstandaarden in balans. Of u nu bedrijfswerkstations met meerdere- monitoren of digitale weergavesystemen met hoge- bandbreedte inzet, het kiezen van technisch-gevalideerde hardware voorkomt signaaluitval en handshaking-fouten.

Door het integreren van uiterst-precies laserlassen, geautomatiseerd testen van- oogdiagrammen en flexibele OEM/ODM-productieopties,SZAOSTbiedt wereldwijde partners zeer-betrouwbare oplossingen voor signaalconversie. Neem vandaag nog contact op met het technische team van SZAOST om aangepaste specificaties te bespreken, productiemonsters aan te vragen of een concurrerende fabrieks-directe offerte te ontvangen voor bulk-OEM-bestellingen.
